Прорыв в освоении ключевых технологий возведения сложных фигурных конструкций Большого шанхайского оперного театра: комплексный метод строительства заполняет отраслевой пробел
2026-07-13
Недавно официально представлена система ключевых строительных технологий для сложных фигурных конструкций Большого шанхайского оперного театра. Проектная группа решила общеотраслевые проблемы сложного контроля точности возведения крупных скрученных криволинейных сооружений и сложного напряженного состояния конструкций. На основе цифровых технологий реализован ряд инноваций базовых технологических процессов, сформирован комплекс решений для строительства сложных фигурных общественных зданий, создающий тиражируемую техническую модель для аналогичных знаковых объектов в Китае.
Основная дизайнерская концепция Большого шанхайского оперного театра — танцующий веер. Здание имеет сплошную скрученную пространственную криволинейную форму, включающую несколько типов сложных конструкций: большепролетные выносные стальные конструкции, двухспиральные толстые бетонные оболочки и сверхтонкие секторные ограждающие системы из UHPC. Здание полностью лишено стандартных фасадов и типовых элементов, что определяет его высочайшую сложность строительства среди аналогичных объектов страны.
Основные результаты научно-технических разработок

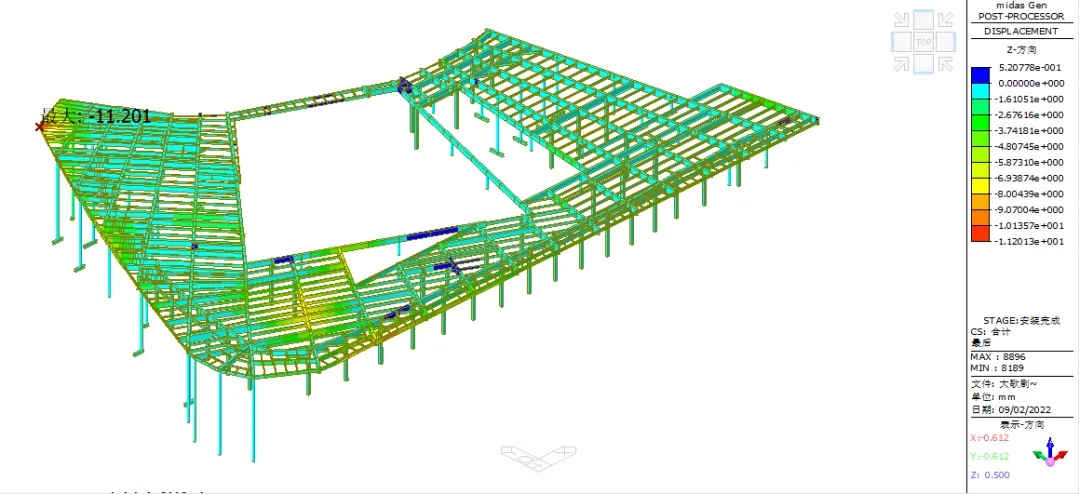

1.Полностью параметрическое цифровое моделирование и имитационное симулирование
В рамках проекта создана комплексная система параметрического цифрового моделирования, выполнено трехмерное параметрическое моделирование кровли и междисциплинарное совместное проектирование, обеспечивающее единые цифровые стандарты для изготовления и монтажа всех нестандартных элементов. Путем сквозного имитационного моделирования строительства стальной кровли проведен расчет режимов подъема, разгрузки и температурной деформации, точно спрогнозированы внутренние напряжения и деформации конструкций, что позволило заранее исключить риски монтажа.
За счет применения трехмерного лазерного сканирования и технологии динамического позиционирования обеспечен сквозной контроль точности изготовления и монтажа стальных конструкций с миллиметровой точностью. Цифровая виртуальная предварительная сборка заменила традиционную физическую сборку, сократив сроки строительства и гарантировав высокую точность стыковки узлов.

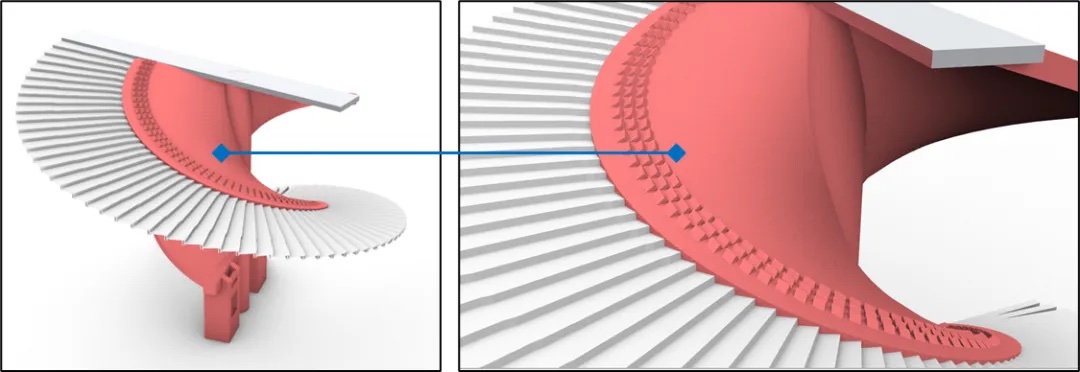

2.Технология возведения толстых бетонных оболочек двойной спирали со свободной криволинейной поверхностью
Для толстых бетонных оболочек двойной спирали зоны B, характеризующихся непрерывным скручиванием и переменной кривизной, проектная группа разработала собственную комплексную технологию строительства. Метод решает ключевые проблемы формирования криволинейных поверхностей по трем направлениям: система опалубки, технология бетонирования и мониторинг деформаций.

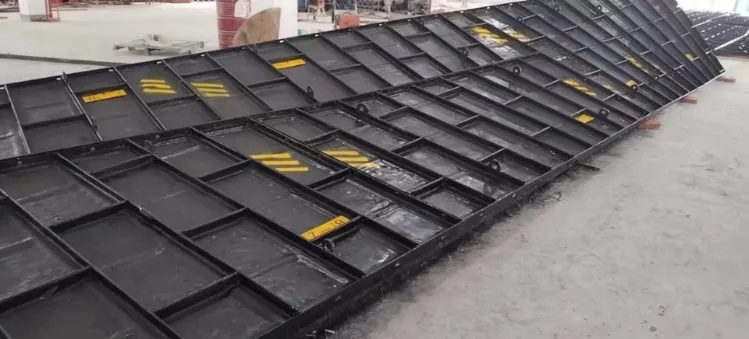

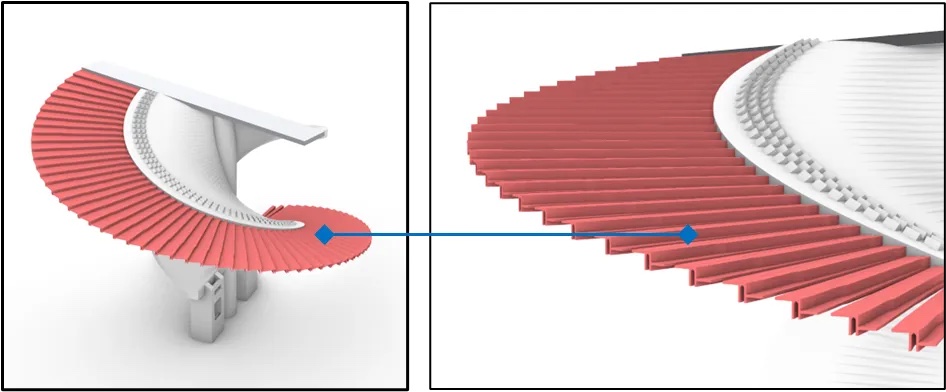

На объекте применяются крупные индивидуальные криволинейные опалубки из стеклопластика (GFRP), изготовленные по уникальной кривизне каждого участка поверхности. Точность стыковки элементов достигает миллиметрового уровня, обеспечивая плавность формирования поверхности и эффективность оборота опалубки. Для 15-метровой выносной плитно-балочной конструкции зоны A оптимизированы схемы установки опалубки и бетонирования. Послойное бетонирование в сочетании с синхронным мониторингом напряжений гарантирует безопасность и высокую точность возведения сверхвыносных конструкций.

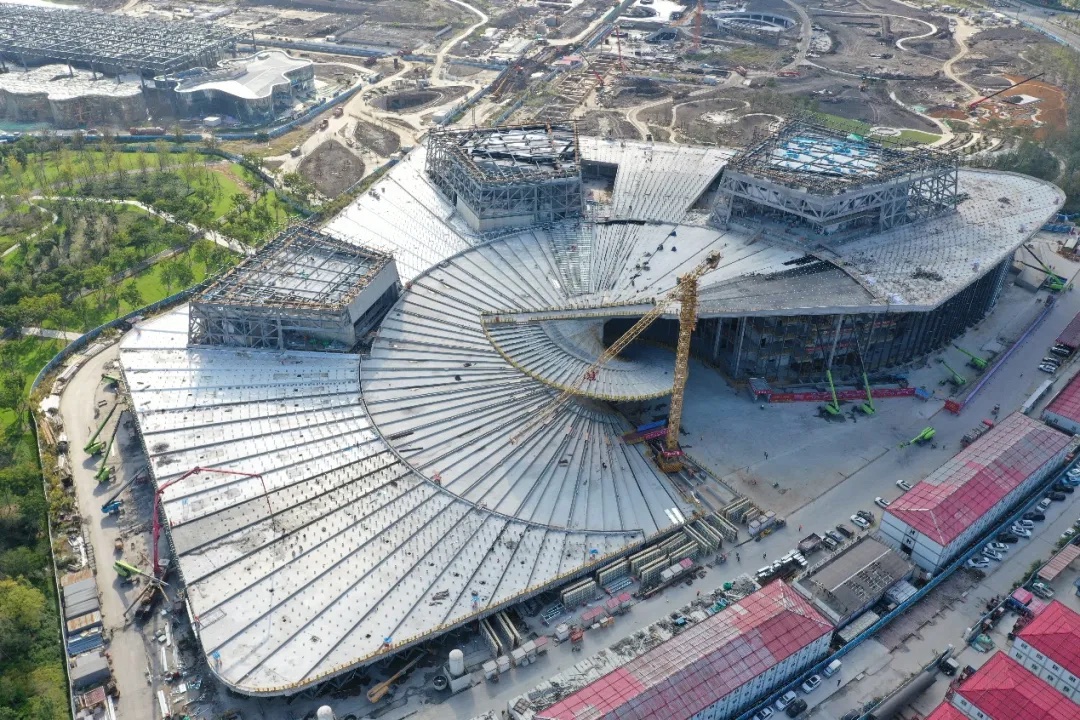

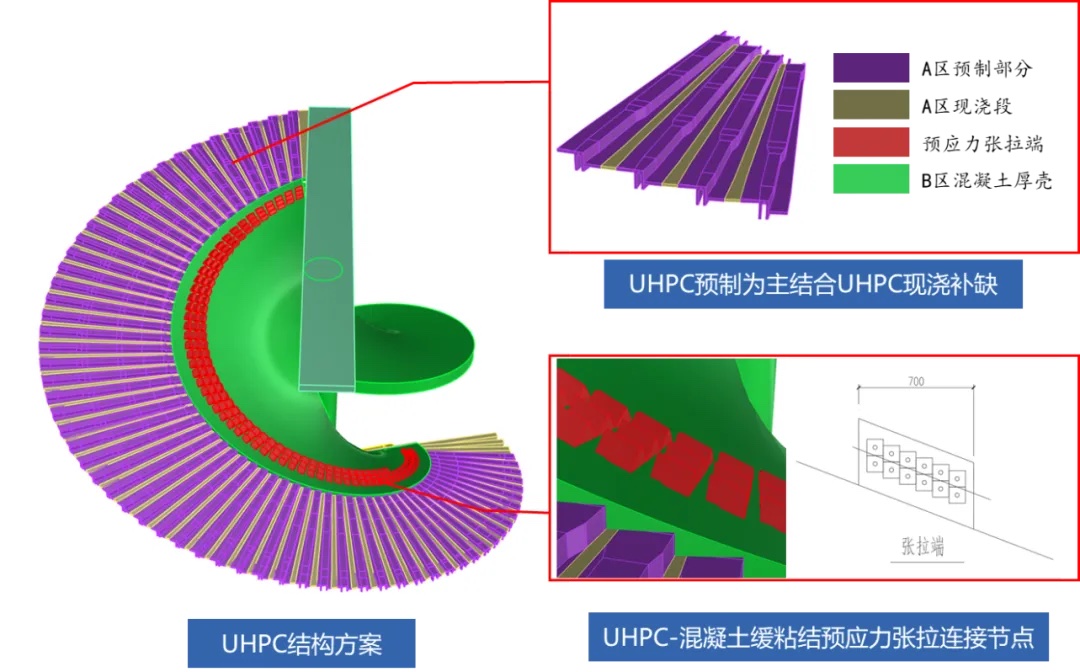

3.Технология возведения сверхвыносных сверхтонких предварительно напряженных секторных конструкций из UHPC
Для реализации визуального эффекта легкости «веерной поверхности» в рамках проекта разработана технология возведения сверхвыносных сверхтонких предварительно напряженных конструкций из сверхвысокопрочного бетона (UHPC). Благодаря оптимизации состава материалов, изготовлению специальной опалубки и поэтапному натяжению арматурных канатов обеспечена высокоточная формовка и монтаж большепролетных выносных секторных элементов при сохранении всех механических свойств. Комплексная технология гидроизоляции и теплоизоляции позволяет полностью воспроизвести проектную форму и гарантировать высокие эксплуатационные характеристики здания.
4.Метод поэтапного монтажа и ступенчатой разгрузки фигурных стальных конструкций
Для большепролетных скрученных стальных конструкций применяется система ступенчатой временной опоры и зонального подъемного монтажа с последовательным стыкованием. Благодаря непрерывному реальному мониторингу напряжений и деформаций точно контролируется распределение внутренних сил и величина деформаций готовой конструкции, устраняются характерные проблемы деформации и неравномерного нагружения при разгрузке фигурных сооружений. Параллельно оптимизирована технология изготовления и монтажа сложных литых стальных узлов, обеспечивая предельную безопасность всей несущей конструкции.
На данный момент данная технологическая система защищена несколькими патентами на изобретения и утверждена как провинциальный строительный метод. Технология широко применима при строительстве сложных фигурных общественных зданий, включая культурно-туристические комплексы, транспортные узлы и крупные выставочные центры, способствуя тонкой настройке, цифровой трансформации и интеллектуальному развитию строительной отрасли.
Ⅱ.Сквозное интеллектуальное производство компании Илин Сайруй: обеспечение высококачественного возведения фигурных зданий
Являясь высокотехнологичным предприятием, специализирующимся на интеллектуальной точной обработке листового металла и нестандартном строительном оборудовании, компания Циндао Илин Сайруй полностью удовлетворяет потребностям строительства уникальных знаковых объектов и предоставляет комплексные решения:
Изготовление высокоточных фигурных металлических деталей：Благодаря многоосевому серводвигательному интеллектуальному гибочному оборудованию и высокоточной формовке листового металла компания производит индивидуальные фигурные стальные элементы, металлические формы для UHPC и декоративные металлические модули зданий. Технология адаптирована к нестандартным формам, таким как двойные криволинейные поверхности и сверхдлинные выносные конструкции, обеспечивая миллиметровую точность обработки, соответствующую стандартам строительства знаковых объектов.
Индивидуальное производство комплексов криволинейной опалубки：Компания разрабатывает и производит специальные металлические каркасы, позиционирующие приспособления и усилительные элементы для криволинейной опалубки GFRP. Индивидуальная опорная система по параметрам кривой поверхности повышает оборачиваемость опалубки и снижает комплексные затраты на разработку нестандартных форм.
Сквозные услуги цифровой обработки：Предоставляются услуги декомпозиции BIM-моделей, цифрового раскроя материала и виртуальной предварительной сборки. Технология объединяет цифровые процессы «проектирование – производство – монтаж», обеспечивает заводское изготовление деталей, сокращает объем строительных работ на объекте, количество переделок и общие сроки реализации проекта.
Экспорт комплексного оборудования и технологий за рубеж：Компания экспортирует комплексное интеллектуальное оборудование для обработки листового металла и решения по производству фигурных деталей на рынки России и Центральной Азии. Оборудование адаптировано к экстремальным холодным условиям эксплуатации, оснащено русскоязычной системой управления и сопровождается выездным техническим сопровождением. Экономически эффективные решения китайского интеллектуального производства помогают зарубежным заказчикам преодолевать технологические барьеры.
После завершения строительства Большой шанхайский оперный театр станет новым ключевым культурным знаковым объектом на берегу реки Хуанпу и мировой платформой для оперного искусства и культурного обмена. Компания Циндао Илин Сайруй продолжит развивать направление интеллектуального строительства и за счет зрелых технологий и оборудования обеспечивать высококачественную реализацию новых уникальных архитектурных объектов.
